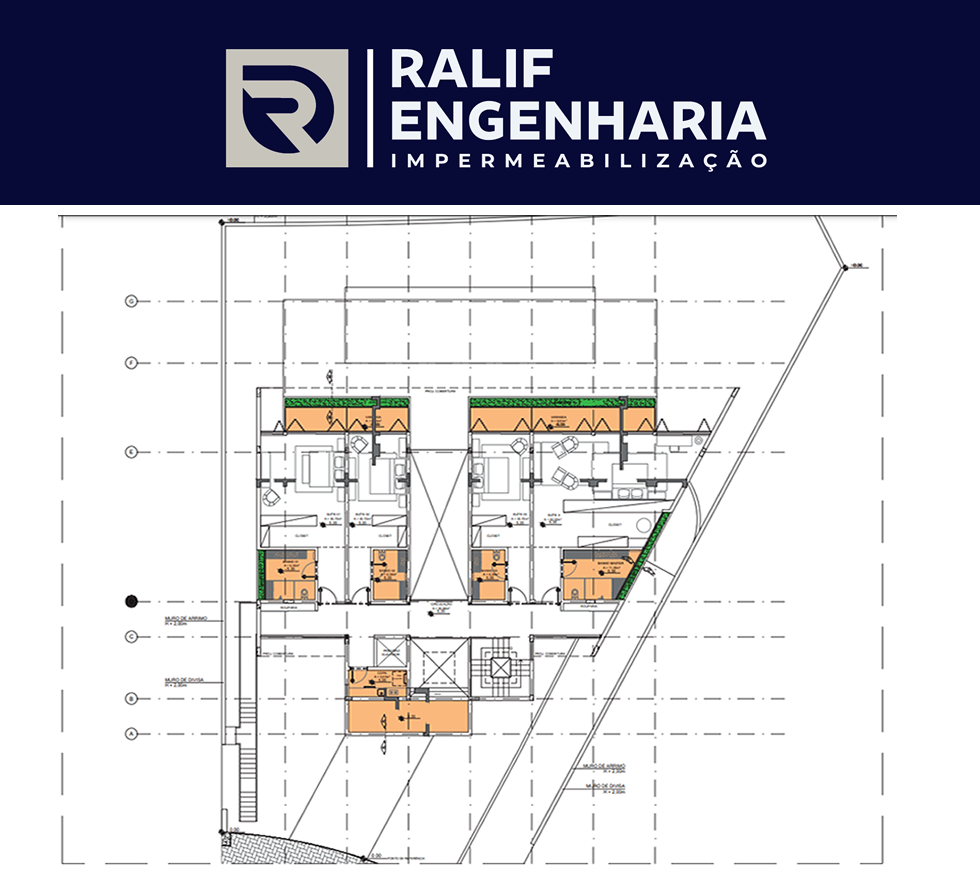

Esta imagem apresenta uma planta técnica detalhada de impermeabilização elaborada pela RALIF ENGENHARIA para o pavimento superior de uma residência de alto padrão. O projeto exemplifica a aplicação rigorosa de soluções técnicas para garantir a estanqueidade absoluta e a durabilidade da estrutura.

A planta utiliza legendas e hachuras específicas para definir os diferentes sistemas e materiais a serem aplicados em cada área, de acordo com a sua exposição à água.

• Áreas Internas Secas (Salas, Quartos, Circulação): Nestas áreas, representadas na planta sem hachuras específicas, a impermeabilização foca na proteção preventiva durante a obra e na barreira de vapor.

• Áreas Internas Molhadas e Molháveis (Banheiros, Lavabos, Área de Serviço, Cozinha): Estas áreas cruciais são indicadas com hachuras diagonais de coloração laranja/amarela. O projeto especifica a aplicação de sistemas moldados "in loco" (como argamassas poliméricas de alta performance ou membranas acrílicas), garantindo a continuidade da impermeabilização nos cantos e subindo pelas paredes até a altura recomendada por norma. O detalhamento inclui o tratamento rigoroso de ralos, tubulações e juntas de encontro.

• Áreas Externas (Sacadas, Terraços, Lajes Técnicas): Estas zonas, sujeitas à ação direta de intempéries, estão demarcadas com hachuras cruzadas de cor verde. Para estas áreas expostas, o projeto da RALIF ENGENHARIA prescreve soluções robustas, tipicamente baseadas em mantas asfálticas elastoméricas de alta espessura (como 4mm), aplicadas a quente com sobreposições técnicas e subindo os rodapés para formar um berço estanque.
